socket从创建到连接过程小结

发表于 分类于 Valine：

分析了套接字创建到连接过程中，一些关键的函数调用以及数据结构，同时分析了connect()过程中tcp三次握手状态变化。

socket()

系统调用流程图


sock_create()

1
sock_create(family, type, protocol, &sock)

family

指定了协议族，比较常用的ipv4协议族对应AF_INET，PF_INET。

AF_INET 表示address_family, PF_INET 表示protocol family ，这两者的宏定义是相同的，对于BSD,是AF,对于POSIX是PF。

名称 含义 名称 含义
PF_UNIX,PF_LOCAL 本地通信 PF_X25 ITU-T X25 / ISO-8208协议
AF_INET,PF_INET IPv4 Internet协议 PF_AX25 Amateur radio AX.25
PF_INET6 IPv6 Internet协议 PF_ATMPVC 原始ATM PVC访问
PF_IPX IPX-Novell协议 PF_APPLETALK Appletalk
PF_NETLINK 内核用户界面设备

type

用于设置套接字通信的类型，主要有SOCKET_STREAM（流式套接字）、SOCK_DGRAM（数据包套接字）等。

protocol

protocol用于制定某个协议的特定类型，即type类型中的某个类型。通常某协议中只有一种特定类型，这样protocol参数仅能设置为0。

因此对于一个面向对象的连接，创建一个套接字如下

int lfd=socket(AF_INET,SOCK_STREAM,0);

sock 类型是struct socket

1
2
3
4
5
6
7
8
9
10
11
struct socket {
    socket_state        state;//枚举类型 标识了当前socket的状态 eg. SS_CONNECTED, SS_DISCONNECTED
    kmemcheck_bitfield_begin(type);
    short           type;//标识套接字类型 eg.SOCK_STREAM,SOCK_DGRAM
    kmemcheck_bitfield_end(type);
    unsigned long       flags;
    struct socket_wq __rcu  *wq;
    struct file     *file;//与套接字对应的文件
    struct sock     *sk;//指向代表下层协议(network layer)数据的sock结构
    const struct proto_ops  *ops;
};

sock_alloc()

先分配socketstruct socket *sock_alloc(void)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
/**
 *	sock_alloc	-	allocate a socket
 *分配inode，socket 这两者是一一对应的
 */
static struct socket *sock_alloc(void)
{
	struct inode * inode;
	struct socket * sock;

	inode = new_inode(sock_mnt->mnt_sb);//分配inode
	sock = SOCKET_I(inode);//通过inode得到socket

	inode->i_mode = S_IFSOCK|S_IRWXUGO;
	inode->i_sock = 1;
	inode->i_uid = current->fsuid;
	inode->i_gid = current->fsgid;

	get_cpu_var(sockets_in_use)++;
	put_cpu_var(sockets_in_use);
	return sock;
}

net_families->create()

从全局net_families数组中根据下标family取到对应的struct net_proto_family结构pf,然后调用create() 对于ipv4协议而言，对应到net/ipv4/Af_inet.c的inet_create()。

1
2
if ((err = net_families[family]->create(sock, protocol)) < 0)
		goto out_module_put;

struct net_proto_family定义如下:

1
2
3
4
5
static const struct net_proto_family inet_family_ops = {
    .family = PF_INET,
    .create = inet_create,
    .owner  = THIS_MODULE,
};

inet_create

  1. 先将struct socket的state设为SS_UNCONNECTED;

  2. 根据struct socket的type(eg.SOCK_STREAM), 遍历inetsw[type], 找到对应到protocol的结构体

    struct inet_protosw定义如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
/* This is used to register socket interfaces for IP protocols.  */
struct inet_protosw {
	struct list_head list;

        /* These two fields form the lookup key.  */
	unsigned short	 type;	   /* This is the 2nd argument to socket(2). */
	int		 protocol; /* This is the L4 protocol number.  */

	struct proto	 *prot;
	struct proto_ops *ops;

	int              capability; /* Which (if any) capability do
				      * we need to use this socket
				      * interface?
                                      */
	char             no_check;   /* checksum on rcv/xmit/none? */
	unsigned char	 flags;      /* See INET_PROTOSW_* below.  */
};
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
static int inet_create(struct socket *sock, int protocol)
{
    struct inet_protosw *answer;
    struct list_head *p;
    sock->state = SS_UNCONNECTED;//1.
    /* Look for the requested type/protocol pair. */
	list_for_each_rcu(p, &inetsw[sock->type]) { //2.inetsw是一个链表数组, key为SOCK_STREAM, SOCK_DGRAM, SOCK_RAW等等.
		answer = list_entry(p, struct inet_protosw, list);
	}
    sock->ops = answer->ops;//3.
    sk = sk_alloc(PF_INET, GFP_KERNEL,answer_prot->slab_obj_size, answer_prot->slab);//4.
    inet = inet_sk(sk);//5.
    sock_init_data(sock, sk);//6.
   if (sk->sk_prot->init) {
		err = sk->sk_prot->init(sk);//7.
		if (err)
			sk_common_release(sk);
	}

}

  1. 将”对应到protocol的结构体”的ops赋给struct socket结构的ops. sock->ops = answer->ops;

  2. 调用sk_alloc, 分配网络子系统核心(net/core)的数据结构struct sock ( 记录family, protocol到sk_family, sk_prot成员 )

  3. 将struct sock强转为struct inet_sk(调用inet_sk)

  4. 调用sock_init_data(struct socket, struct sock)，用scoket 来初始化sock。

  5. 调用sk->sk_prot->init, 例如对于TCP, 指向net/ipv4/Tcp_ipv4.c的全局结构体struct proto tcp_port中的tcp_v4_init_sock, 此方法完成该socket在内核网络子系统TCP层的初始化:

sock_map_fd

1
2
3
4
5
6
7
8
9
10
11
12
13
// net/socket.c
static int sock_map_fd(struct socket *sock, int flags)
{
  struct file *newfile;
  int fd = get_unused_fd_flags(flags);//1.
  ...
  newfile = sock_alloc_file(sock, flags, NULL);//2.
  if (likely(!IS_ERR(newfile))) {
    fd_install(fd, newfile);//3.
    return fd;
  }
  ...
}

sock_map_fd()主要用于对socket的file指针初始化，经过sock_map_fd()操作后，socket就通过其file指针与VFS管理的文件进行了关联，便可以进行文件的各种操作，如read、write、lseek。

sock_map_fd流程如下

  1. 找到一个未使用的文件描述符fd。

  2. 为socket分配一个struct file实例。

  3. 建立fd到socket file的映射关系，并返回fd给上层。

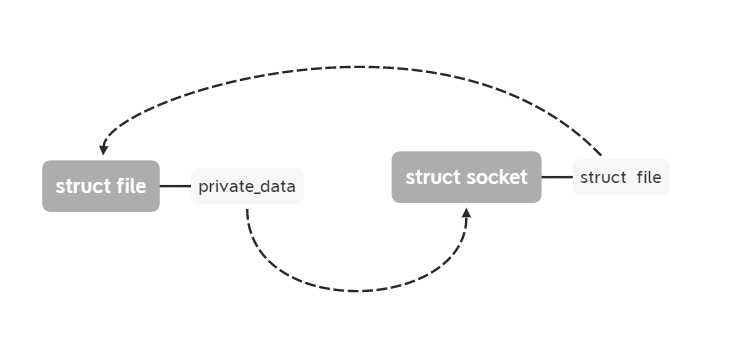

将struct socket的file设为struct file，struct file的private_data设为struct socket;这样struct socket和struct file便互相关联起来了.


bind()

image-20200807150150809

bind()作用是给创建的套接字绑定地址，函数原型以及包含的头文件如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#include <sys/types.h>
#include <sys/socket.h>
int bind(int sockfd, const struct sockaddr *addr, socklen_t addrlen);

//sockaddr 结构体
struct sockaddr {
               sa_family_t sa_family;// 地址协议族
               char        sa_data[14];
           }
//sockaddr_in
struct sockaddr_in {
    short            sin_family;       // 2 bytes e.g. AF_INET, AF_INET6
    unsigned short   sin_port;    // 2 bytes e.g. htons(3490)
    struct in_addr   sin_addr;     // 4 bytes see struct in_addr, below
    char             sin_zero[8];     // 8 bytes zero this if you want to
};

bind()中的第二个参数addr类型为struct sockaddr,在实际的socket编程中，我们一般都是将特定类型地址转化为sockaddr，比如将ipv4中绑定地址一般如下操作

1
2
3
4
5
6
7
8
9
10
struct sockaddr_in servaddr; //地址格式描述
   memset(&servaddr, 0, sizeof(struct sockaddr_in));
   servaddr.sin_family = AF_INET;  //IPV4
   servaddr.sin_port = htons(123); //端口号
   servaddr.sin_addr.s_addr = htonl(INADDR_ANY);//INADDR_ANY一般为0，内核选择IP地址

   if (bind(listenfd, (struct sockaddr *)&servaddr, sizeof(struct sockaddr_in)) == -1) {
       printf("bind socket addr failed!\n");
       return 0;
   }

既有sockaddr,又有sockaddr_in，然后还要转化，看起来多此一举，其实不然，不同的协议族地址可能不一样(eg.ipv6就和ipv4不一样），sockaddr提供了一个统一的地址接口。

sys_bind

与socket()一样，bind通过系统调用统一接口到了sys_bind

sockfd_lookup_light

sockfd_lookup_light通过fd来查找sock

  1. 在当前进程的描述符中通过fd 找到struct file
  2. 通过file->f_dentry->d_inode 得到inode
  3. 通过 SOCKET_I(inode)得到sock

这里具体看下如何通过inode得到sock。

SOCKET_I通过调用container_of(inode, struct socket_alloc, vfs_inode)->socket, vfs_inode类型为inode,作为socket_alloc的数据成员。

container_of的作用就是通过传入inode地址，inode地址作为socket_alloc的第二个数据成员，通过计算相对socket_alloc首地址的偏移，既可以获得socket_alloc地址，即socket地址。

1
2
3
4
5
6
7
8
define container_of(ptr, type, member) ({
        const typeof( ((type *)0)->member ) *__mptr = (ptr);
        (type *)( (char *)__mptr - offsetof(type,member) );})

 struct socket_alloc {
	struct socket socket;
	struct inode vfs_inode;
};
  • move_addr_to_kernel 将地址拷贝到内核空间
  • ops->bind; 这个是sys_bind最为重要的一步调用，在创建套接字时候，我们将sock->ops设定为了与协议类型相关的函数操作集，这里我们具体分析tcp,在TCP协议情况下inet_stream_ops中bind成员函数为inet_bind。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
SYSCALL_DEFINE3(bind, int, fd, struct sockaddr __user *, umyaddr, int, addrlen)
{
	struct socket *sock;
	struct sockaddr_storage address;
	int err, fput_needed;

	sock = sockfd_lookup_light(fd, &err, &fput_needed);
	if (sock) {
		err = move_addr_to_kernel(umyaddr, addrlen, &address);
		if (err >= 0) {
			err = security_socket_bind(sock,
						   (struct sockaddr *)&address,
						   addrlen);
			if (!err)
				err = sock->ops->bind(sock,
						      (struct sockaddr *)
						      &address, addrlen);//inet_bind
		}
		fput_light(sock->file, fput_needed);
	}
	return err;
}

inet_bind

  1. 做了一些检查，比如绑定地址的长度，协议族类型。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
/*地址长度检验*/
	if (addr_len < sizeof(struct sockaddr_in))
		goto out;
	/*bind地址中协议检查，必须是下面两种情况
	* 1.绑定的地址协议为AF_INET
	* 2.绑定协议为0（AF_UNSPEC）同时地址也为0
	* 否则直接退出inet_bind ,返回地址不支持错误码
	*/
	if (addr->sin_family != AF_INET) {
		/* Compatibility games : accept AF_UNSPEC (mapped to AF_INET)
		 * only if s_addr is INADDR_ANY.
		 */
		err = -EAFNOSUPPORT;
		if (addr->sin_family != AF_UNSPEC ||
		    addr->sin_addr.s_addr != htonl(INADDR_ANY))
			goto out;
	}
  1. inet_addr_type(net, addr->sin_addr.s_addr); 做了地址类型检查， 地址类型必须是本机，多播，组播中的一个，否则直接返回错误码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
/*获取根据IP地址得出地址类型
		RTN_LOCAL 本机地址
		RTN_MULTICAST 多播
		RTN_BROADCAST 广播
		RTN_UNICAST
	*/
	chk_addr_ret = inet_addr_type(net, addr->sin_addr.s_addr);

	err = -EADDRNOTAVAIL;
	if (!net->ipv4_sysctl_ip_nonlocal_bind &&
	    !(inet->freebind || inet->transparent) &&
	    addr->sin_addr.s_addr != htonl(INADDR_ANY) &&
	    chk_addr_ret != RTN_LOCAL &&
	    chk_addr_ret != RTN_MULTICAST &&
	    chk_addr_ret != RTN_BROADCAST)
		goto out;
  1. 获取端口号，并且对保留端口做访问权限检查。
1
2
3
4
5
6
7
8
9
snum = ntohs(addr->sin_port);
err = -EACCES;
/*
* 3.要绑定的端口小于1024时候，要求运行该应用程序的为超级权限
* 否则返回并报权限不运行的错误
*/
if (snum && snum < PROT_SOCK &&
    !ns_capable(net->user_ns, CAP_NET_BIND_SERVICE))
	goto out;
  1. bind动作发生在TCP三次握手之前，此时TCP状态应该是CLOSE且没有绑定过其他端口
1
2
if (sk->sk_state != TCP_CLOSE || inet->inet_num)
	goto out_release_sock;
  1. 端口号能否被绑定检查,端口没有被使用返回0，否则返回非0。
1
2
3
4
5
6
//
if (sk->sk_prot->get_port(sk, snum)) {
		inet->inet_saddr = inet->inet_rcv_saddr = 0;
		err = -EADDRINUSE;
		goto out_release_sock;
	}
  1. 更新sk_userlocks标记，表明本地地址和端口已经绑定
1
2
3
4
5
6
inet->inet_rcv_saddr = inet->inet_saddr = addr->sin_addr.s_addr;
if (inet->inet_rcv_saddr)
		sk->sk_userlocks |= SOCK_BINDADDR_LOCK;
	if (snum)
		sk->sk_userlocks |= SOCK_BINDPORT_LOCK;
	inet->inet_sport = htons(inet->inet_num);//端口绑定

connect()

客户端主动发起连接，调用connect

1
int connect(int sockfd, const struct sockaddr *addr, socklen_t addrlen);

connect最后调用系统调用sys_connect

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
asmlinkage long sys_connect(int fd, struct sockaddr __user *uservaddr, int addrlen)
{
	struct socket *sock;
	char address[MAX_SOCK_ADDR];
	int err;

	sock = sockfd_lookup(fd, &err);
	if (!sock)
		goto out;
	err = move_addr_to_kernel(uservaddr, addrlen, address);
	if (err < 0)
		goto out_put;

	err = security_socket_connect(sock, (struct sockaddr *)address, addrlen);
	if (err)
		goto out_put;

	err = sock->ops->connect(sock, (struct sockaddr *) address, addrlen,
				 sock->file->f_flags);
out_put:
	sockfd_put(sock);
out:
	return err;
}

查找sock,将地址从用户空间拷贝内核空间，这些操作与bind()分析一样， 这里不再赘述，主要看下 sock->ops->connect

对于ipv4这个family来说,type为SOCK_STREAM，sock->ops指向inet_stream_ops，sock->ops->connect指向inet_stream_ops的connect, 即inet_stream_connect.

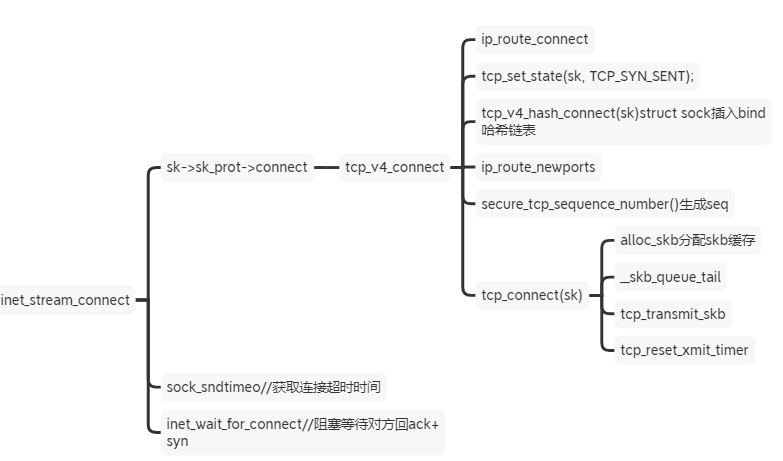

流程图


  1. 调用ip_route_connect进行寻路, 取得struct rtable，目的是为了确定下一跳目的地址
1
2
3
4
5
6
tmp = ip_route_connect(&rt, nexthop, inet->saddr,
			       RT_CONN_FLAGS(sk), sk->sk_bound_dev_if,
			       IPPROTO_TCP,
			       inet->sport, usin->sin_port, sk);
if (!inet->opt || !inet->opt->srr)
		daddr = rt->rt_dst;
  1. 设置套接字状态为SYN_SENT
  2. 调用tcp_v4_hash_connect(sk)

这一步的目的是绑定端口，并且将套接字插入到bind链表，哈希链表以port为关键字，将地址相同的串在一个链表上(哈希冲突)。

这一步之前source port可能还为0(对于client端调用socket后直接调用connect不经过bind的情况, source port为0).所以该方法会生成一个随机的source port, 赋给struct inet_sk的inet_sport成员

  1. ip_route_newports 分配完端口后，再查一次路由
  2. 生成初始序列号ISN
1
secure_tcp_sequence_number(inet->saddr,inet->daddr,inet->sport,usin->sin_port);
  1. tcp_connect()构造SYN，将连接数据包发送出去
  • buff = alloc_skb(MAX_TCP_HEADER + 15, sk->sk_allocation); 分配skb
  • TCP_SKB_CB(buff)->flags = TCPCB_FLAG_SYN;设置syn 标志
  • __skb_queue_tail(&sk->sk_write_queue, buff); 将构建好的skb添加到套接字对应的写队列
  • tcp_transmit_skb(sk, skb_clone(buff, GFP_KERNEL)); tcp层实际的处理和传输过程
  • tcp_reset_xmit_timer(sk, TCP_TIME_RETRANS, tp->rto); 设定syn超时重传

我们说connect() 调用时候发送SYN, 在返回之前回复对方ACK ,在代码中体现?

客户端发送syn之后，阻塞在inet_wait_for_connect()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
static long inet_wait_for_connect(struct sock *sk, long timeo)
{
	DEFINE_WAIT(wait);

	prepare_to_wait(sk->sk_sleep, &wait, TASK_INTERRUPTIBLE);

	/* Basic assumption: if someone sets sk->sk_err, he _must_
	 * change state of the socket from TCP_SYN_*.
	 * Connect() does not allow to get error notifications
	 * without closing the socket.
	 */
//循环检查状态变化
	while ((1 << sk->sk_state) & (TCPF_SYN_SENT | TCPF_SYN_RECV)) {
		release_sock(sk);
		timeo = schedule_timeout(timeo);
		lock_sock(sk);
		if (signal_pending(current) || !timeo)
			break;
		prepare_to_wait(sk->sk_sleep, &wait, TASK_INTERRUPTIBLE);
	}
	finish_wait(sk->sk_sleep, &wait);
	return timeo;
}

客户端在收到SYN+ACK之后，调用流程

1
tcp_v4_rcv→tcp_v4_do_rcv→tcp_rcv_state_process→tcp_rcv_synsent_state_process

在函数tcp_rcv_state_process中

1
2
3
4
5
6
7
8
9
10
11
12
case TCP_SYN_SENT:
        tp->rx_opt.saw_tstamp = 0;
        tcp_mstamp_refresh(tp);
        //进入tcp_rcv_synsent_state_process处理
        queued = tcp_rcv_synsent_state_process(sk, skb, th);
        if (queued >= 0)
            return queued;
        /* Do step6 onward by hand. */
        tcp_urg(sk, skb, th);
        __kfree_skb(skb);
        tcp_data_snd_check(sk);
        retur

在tcp_rcv_synsent_state_process中

1
2
3
4
5
6
7
8
//检查ACK的有效性
tcp_ack(sk, skb, FLAG_SLOWPATH);
...
//如果ack有效,则完成连接，将状态兄TCP_SYN_SENT->TCP_ESTABLISHED
tcp_finish_connect(sk, skb);
...
//发送ack
 tcp_send_ack(sk);

tcp_finish_connect将连接状态设为TCP_ESTABLISHED，然后唤醒之前阻塞在inet_wait_for_connect() 的进程，至此connet()完成。

1
2
3
4
5
6
7
8
9
void tcp_finish_connect(struct sock *sk, struct sk_buff *skb)
{
    ...
    tcp_set_state(sk, TCP_ESTABLISHED); /* 在这里设置为连接已建立的状态 */
    ...
    if (! sock_flag(sk, SOCK_DEAD)) {
        sk->sk_state_change(sk); /* 指向sock_def_wakeup，会唤醒调用connect()的进程，完成连接的建立 */
        sk_wake_async(sk, SOCK_WAKE_IO, POLL_OUT); /* 如果使用了异步通知，则发送SIGIO通知进程可写 */
    }

参考

What’s the difference between sockaddr, sockaddr_in, and sockaddr_in6?

bind

Linux内核网络子系统源码分析(2) – connect系统调用

Socket层实现系列 - connect()的实现_zhangskd的专栏-CSDN博客_inet_csk_wait_for_connect

socket建立连接 sys_connect
